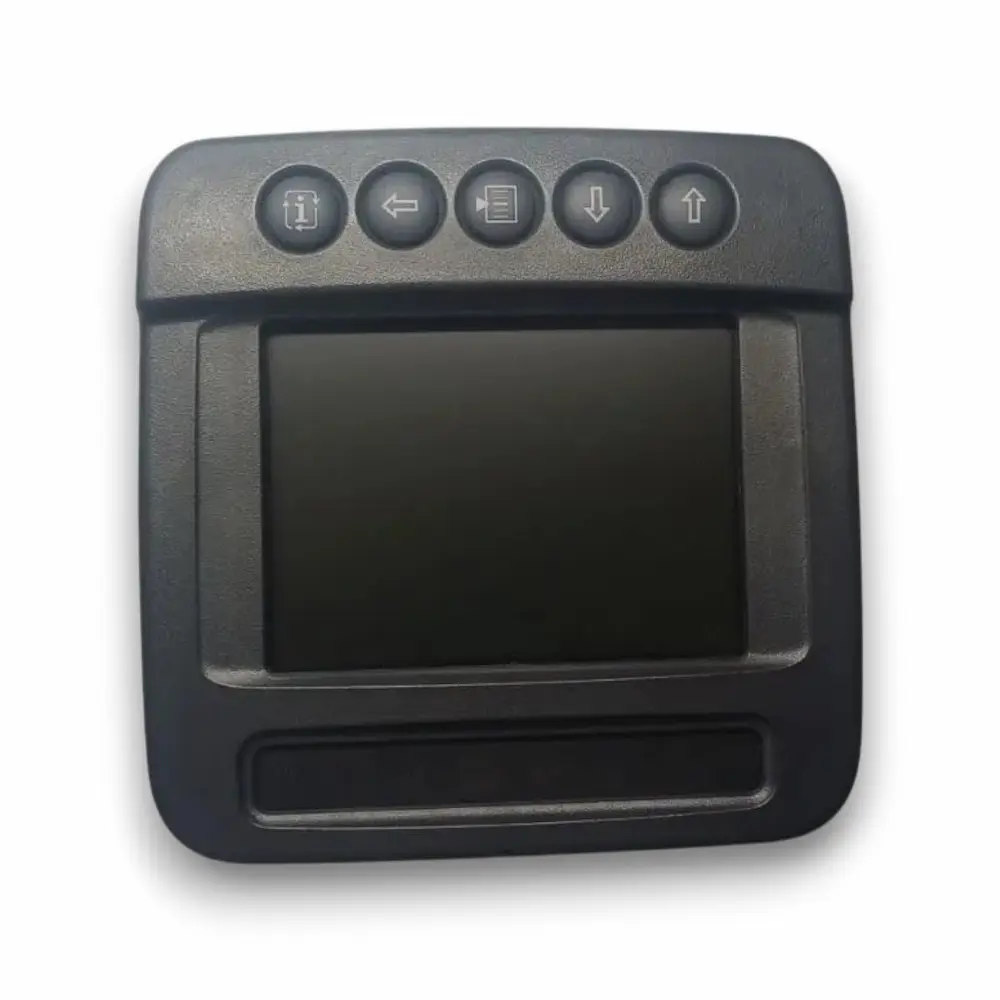

معرفی مانیتور بیل مکانیکی XCMG 230
مانیتور بیل مکانیکی XCMG مدل 230 چیزی فراتر از یک نمایشگر ساده است؛ این قطعه نقش رابط کاربری هوشمند میان اپراتور و سیستم‌های پیچیده هیدرولیکی و الکترونیکی (ECU) دستگاه را ایفا می‌کند. با استفاده از این مانیتور، اپراتور تسلط کاملی بر وضعیت سلامت و عملکرد ماشین‌آلات سنگین خود خواهد داشت.
مانیتورینگ و عیب‌یابی لحظه‌ای
این نمایشگر پیشرفته تمامی اطلاعات حیاتی دستگاه را به صورت زنده پایش می‌کند. سطح سوخت (گازوئیل)، دمای آب موتور و دمای سیستم هیدرولیک به صورت گرافیکی و دقیق نمایش داده می‌شوند. علاوه بر این، مانیتور XCMG 230 به عنوان یک دیاگ داخلی عمل کرده و تمام کدهای خطای مربوط به سیستم‌های برقی و هیدرولیکی را روی صفحه، گزارش می‌دهد. برخی از هشدارهای حیاتی این سیستم عبارتند از:
- سیستم برق و باتری: هشدار در صورت افزایش غیرمجاز ولتاژ (Overvoltage) یا عدم شارژ صحیح باتری.
- سیستم هیدرولیک: پایش فشار پمپ روغن هیدرولیک و اعلام هشدار در صورت افت سطح روغن.
- سلامت موتور: نمایش خطای افت فشار روغن موتور و بررسی وضعیت گرمکن موتور (هیتر).
- سیستم تنفس دستگاه: سنسورهای متصل به این مانیتور در صورت کثیفی فیلتر هواکش موتور، ضمن اعلام خطا، جهت جلوگیری از آسیب به موتور، اجازه ادامه کار را به اپراتور نمی‌دهند.
ارتباط شبکه CAN و مدیریت پمپ مادر

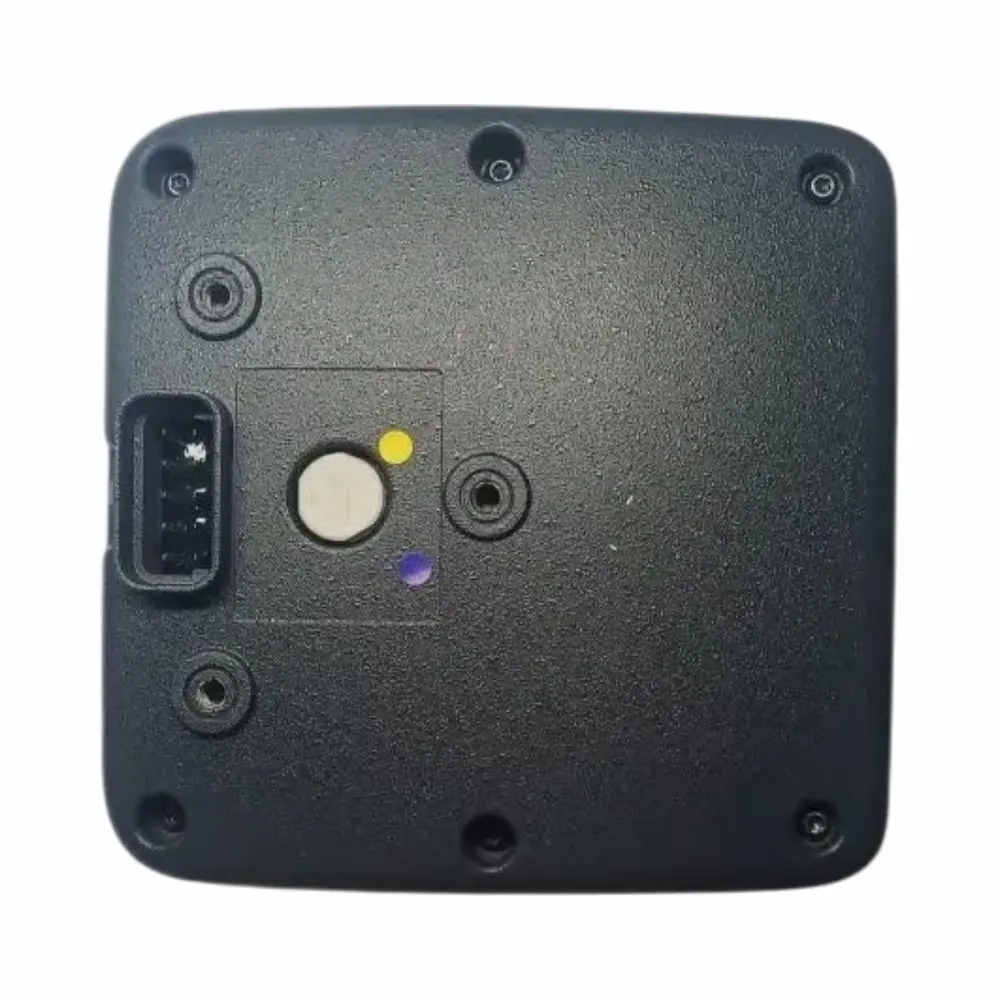

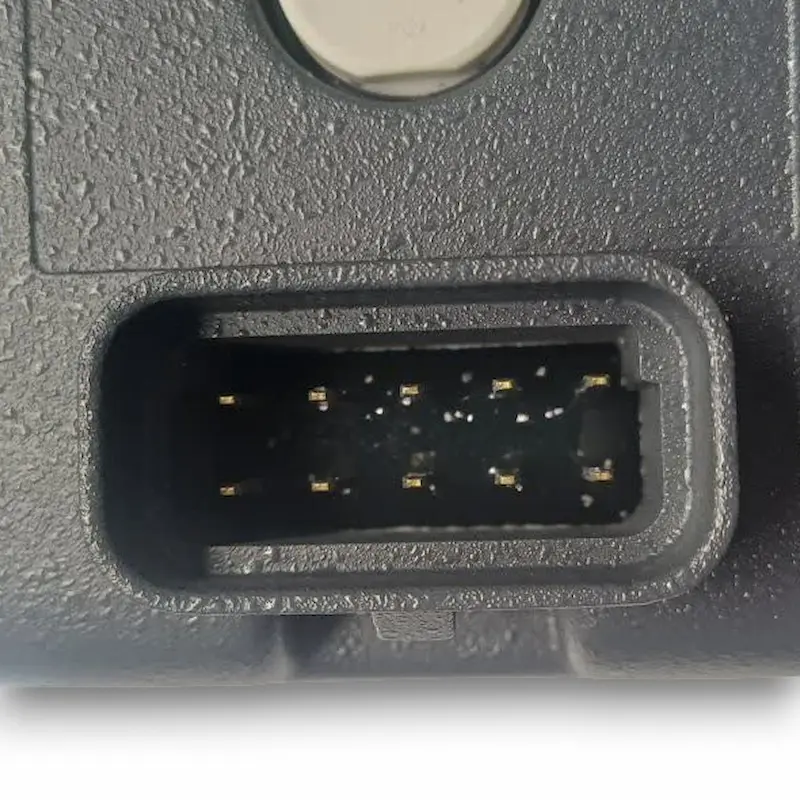

از نظر فنی، روشن شدن این مانیتور وابسته به باز شدن سوئیچ است که از طریق یک خط برق مثبت و یک خط منفی (GND) تغذیه می‌شود. اما شاهکار طراحی این قطعه، ارتباط آن با کامپیوتر بیل مکانیکی (ECU) از طریق دو رشته سیم مربوط به شبکه کن (CAN Network) است.
این ارتباط دوطرفه به مانیتور اجازه می‌دهد تا علاوه بر دریافت اطلاعات، فرمان‌های اپراتور را نیز به ECU ارسال کند. به عنوان مثال، شما می‌توانید از طریق دکمه‌های روی مانیتور، “مد کاری” (Work Mode) دستگاه را تغییر دهید؛ این فرمان از طریق شبکه CAN به کامپیوتر منتقل شده و ECU با تغییر ولتاژ ارسالی به پمپ مادر، خروجی و فشار هیدرولیک را متناسب با شرایط کار تنظیم می‌کند.
